一、引用標準：
1. GB5824-86 〈〈建筑門窗洞口尺寸系列〉〉
2. GB/T7106-2019 〈〈建筑外門窗氣密、水密、抗風壓性能分級及檢測方法〉〉
二、主要性能參數：
1． 配帶動力：交流～380V，21kw
2． 風壓值測定范圍（抗風壓性）：-7000～7000Pa
3． 空氣流量測定范圍（氣密性）：0～10m/s
4． 噴淋量范圍（水密性）：3030靜壓箱為100～2000L/h
5． 位移量測試范圍（變形檢測）：0～50mm
6． 壓力變送器精度：(1).抗風壓： 0.25級
(2).氣密性： 0.5級
(3).水密性： 0.25級
7． 空氣流量計精度：1.5級
8． 位移計精度： 0.2級
三、設備主要結構及功能說明
該設備主要由以下七部分組成，控制柜系統; 風機系統; 噴淋控制系統; 風壓換向系統; 空氣流量測試系統; 靜壓箱系統; 壓力變送系統 。
1 .控制柜系統: 由微機控制系統組成。設備安裝調試時, 測試人員可通過手動控制系統進行電動操作檢測，并從數顯表上讀取并記錄各項參數。測試人員還可通過微機控制系統實現自動檢測，打印檢測結果及測試報告。
2．風機系統： 主要由高壓離心風機和變頻器兩部分組成，該系統為測試提供壓力風源。
3. 噴淋控制系統:
主要由水泵, 水流量計, 各種控制閥, 自循環水池及分路供水系統組成. 在實現國標關于“水密性能”檢測時，可在相應部位為測試提供符合流量要求的霧狀噴淋水，以模擬自然界的刮風下雨狀況。
4．風壓換向系統：
該系統一般與風機系統一起安放在實驗室外（可減小噪聲），主要由特制換向閥，氣泵等組成，用以實現測試過程中正負壓任意切換的功能。
5．空氣流量測試系統:
該系統安放在“靜壓箱”與“控制柜”相連接的管路中，主要由精密測量管及高精度空氣流量傳感器組成，用以測量“氣密性”測試過程中通過被試件的空氣流量。
6．靜壓箱系統:

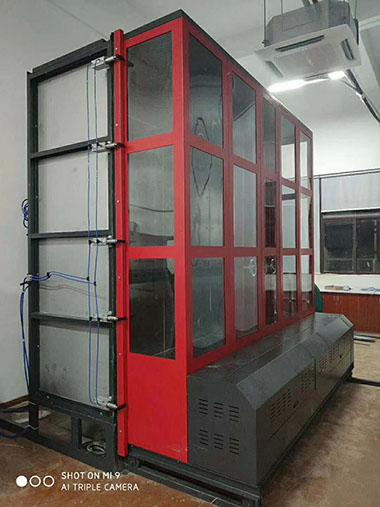

主要由主板，左右邊框，底座，加力梁，隱藏式噴頭，主密封隔板，夾具，位移傳感器及系列密封隔板組成，主要功能為可安放型號說明范圍內的任意規格尺寸被測試件，使之形成密閉靜壓室，以便進行各項指標的測試。該系統可同時對同一試件的二個受力桿件進行檢測。凈深=500mm。
7．壓力變送系統:
該系統安放在控制柜上，主要由壓力變送器及電磁閥等組成，用以測量實驗過程中靜壓箱內的壓力。
